[直聯防爆離心機產品結構原理]

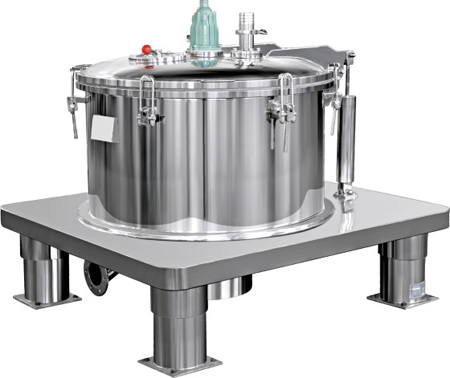

P(L)SF平板直聯防爆潔凈型離心機是依照制藥裝備GMP規范設計制作的新機型。
P(L)SF平板系列直聯離心機是一種平板式上部卸料,直聯防爆、間歇操作過濾離心機也稱為防爆離心機。防爆電機裝于底盤中心,取代軸承室,轉鼓直接裝在電機主軸上。電機帶動轉鼓旋轉,物料由進料管引入轉鼓,進料達到預定容積后停止進料,進一步分離。進料和分離過程中,液相物穿過濾布和轉鼓壁濾孔排出轉鼓,經排液管排出機外,固相物截留在轉鼓內,分離完畢停機后,人工從上部卸料。具有結構簡單、操作方便、密閉防爆、環境潔凈等特點。
。
P(L)SF型平板直聯離心機取消了傳統懸掛式機腿,平板配重及高粘度阻尼劑隔振器吸振,無基礎安裝。PLC控制,程序設定,無人看護的自動化操作變頻調速,啟動平穩,分離因數可調。全密閉結構,內腔氮氣保護,可實現密閉防爆要求。結構設計合理,在線清洗系統,保證了潔凈度要求,符合 GMP規范。配置防爆照明燈、觀察鏡和可免開蓋清洗裝置。
[用途和特點]
防爆離心機適合分離含固相物粒度大于0.01毫米的懸浮液。適用于化工、制藥、食品、國防等行業,特別適應于防爆要求嚴格、潔凈度要求高的物料分離。例如:石膏,硫胺,芒硝,硫酸銅,硫酸鎳,氯化鉀,醋酸,硼砂,蘇打,橡膠添加劑,染料,塑料原料,肥皂,油脂,各種樹脂,食脂,食品添加劑,淀粉制糖,維生素,抗生素,除草劑,驅蟲劑,銅,鋅,鋁等礦粉脫水。
[防爆離心機定貨須知]
平板、柱腳、機殼、轉鼓筒體、彈簧各部分均為不銹鋼;基座及轉鼓底包襯不銹鋼。
結構設計合理,無衛生死角,內外表面均經拋光酸洗鈍化處理。
全開式大翻蓋,快開結構,蓋上裝有進料管、洗滌管、廣角視鏡可現場監控整個加料、分離、洗滌過程。
所有緊固件均為不銹鋼。也稱潔凈離心機或潔凈型離心機。
驅動方式:普通電機或防爆電機帶離合器驅動、電磁調速電機驅動、普通電機或防爆電機的變頻驅動等。
制動方式:電阻制動。
機座型式:無基礎。
符合GMP規范。
[技術參數]
型號
|
轉鼓
|
電機功率kw
|
分離因數
|
整機重量kg
|
外形尺寸
(長×寬×高)mm |
||||
直徑mm
|
有效容積(L) |
最高轉速r/min
|
開蓋極限高度
|
裝料限重kg
|
|||||
P(L)SF600 | 600 | 40 | 1500 | 1700 | 50 | 3 | 756 | 800 | 900*900*900 |
P(L)SF800 | 800 | 90 | 1200/1500 | 2000 | 120 | 5.5/7.5 | 645/1008 | 1300 | 1200*1200*1140 |
P(L)SF1000 | 1000 | 150 | 1000/1200 | 2250 | 200 | 7.5/11 | 560/806 | 2000 | 1500*1500*1220 |
P(L)SF1200 | 1200 | 200 | 800/900 | 2850 | 270 | 11/15 | 431/544 | 2500 | 1800*1800*1370 |

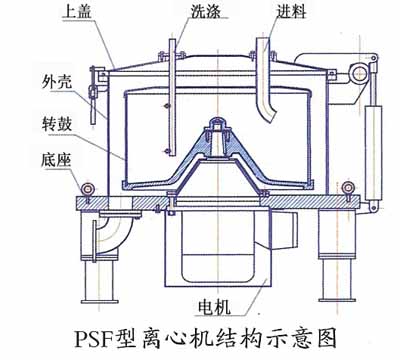

[結構示意圖]
